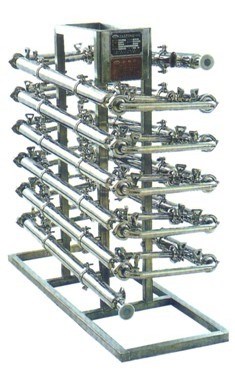

列管式、套管式换热器
- 详细信息
一、用途
管壳式换热器具有结构可靠简单,适应性强,清洗较为方便,处理量大,能承受高温和高压等优点。管壳式换热器在制药行业中应用最为广泛,是一种技术成熟,已标准化的换热设备。我公司用316L不锈钢制作的管壳式换热器,换热管规格为Φ12×1.5mm,内表面电化抛光,其表面粗糙度Ra<0.25μm,与管板采用氩弧焊接,并对焊口进行了抛光处理。密封垫材料为聚四氯已烯,以能够承受较高的温度。流体在换热器内无死角,无污染。换热器外表面光滑整洁,易于清洗,符合GMP要求,是一种理想的医药工业传热设备。
二、主要技术参数
交换面积 m2
0.5
1.0
1.5
2.0
3.0
4.0
5.0
6.0
8.0
10.0
进出口径 mm
20
25
32
32
32
40
40
40
50
50
壳体直径 mm
159
159
219
219
273
273
273
300
300
300
列管长度 mm
800
1500
1500
1500
1500
1500
2000
2000
2000
2200
壳程压力 MPa
0.3
管程压力 MPa
0.3
* 以上技术参数因产品的更新会作变动,以随机文件为准。* 以上技术参数因产品的更新会作变动,以随机文件为准。
