酒精回收塔系列

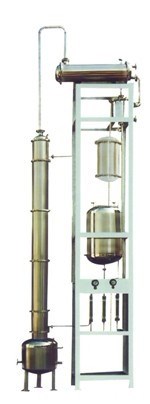

查看大图

一、用途

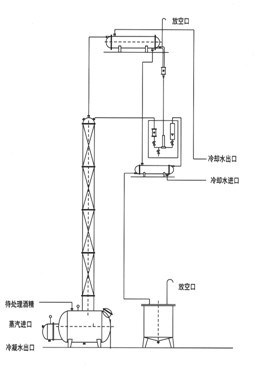

酒精回收塔由塔釜、塔身、冷凝器、冷却器、缓冲罐、高位贮罐六部分组成，适用于制药、食品、轻工、化工等行业的稀酒精回收，具有节能、环保、降低生产成本、提高效率的优点。本装置可将30－50度的稀酒精蒸馏到93－95度残液排放含醇度底符合环保要求。本装置采用高效不锈钢波纹填料，接触物料部分全部采用SOS304不锈钢符合GMP标准。

二、主要技术参数

型号	HT-200	HT-300		HT-400		HT-500		HT-600		HT-700
塔容积 L	640	1220		1450		2300		2500		3200
塔身高度mm	6000	7000		7000		7000		7500		7500
高位罐容积L	300	400		650		800		1000		1500
冷凝面积m2	5	9		11		18		25		45
冷却面积m2	1	1.5		2.2		4		6		8
换热面积m2	3.0	6.0		6.5		10		15		26
回收能kg/h	45-50	90-100		150-160		280-300		420-440		600-620
回收浓度 %	>90
填料形式	陶瓷波纹或不锈钢波纹填料
容器类别	一类
设备重量 kg	1100		1900		2300		3800		4500		6800
外形尺寸 mm	230070 7300		2600800 7500		25001000 9000		30001200 9000		35001400 10000		42001800 14000

* 以上技术参数因产品的更新会作变动，以随机文件为准。
